HARRAN ÜNİVERSİTESİ

BİLGİSAYAR MÜHENDİSLİĞİ BÖLÜMÜ

0504305 Bilgisayar Bilimlerine Giriş

Ödev 2

1)      Aşağıda Doğruluk Tablosu ve blok diyagramı verilen Decoder devresini uygun mantık kapıları kullanarak gerçekleştiriniz.



GİRİŞLER

ÇIKIŞLAR

S2

S1

S0

O7

O6

O5

O4

O3

O2

O1

O0

0

0

0

0

0

0

0

0

0

0

1

0

0

1

0

0

0

0

0

0

1

0

0

1

0

0

0

0

0

0

1

0

0

0

1

1

0

0

0

0

1

0

0

0

1

0

0

0

0

0

1

0

0

0

0

1

0

1

0

0

1

0

0

0

0

0

1

1

0

0

1

0

0

0

0

0

0

1

1

1

1

0

0

0

0

0

0

0





2)      Aşağıda Doğruluk Tablosu ve blok diyagramı verilen Tam Toplayıcı(Full Adder) devresini uygun mantık kapıları kullanarak gerçekleştiriniz.

GİRİŞLER

ÇIKIŞLAR

a

b

cin

cout

S

0

0

0

0

0

0

0

1

0

1

0

1

0

0

1

0

1

1

1

0

1

0

0

0

1

1

0

1

1

0

1

1

0

1

0

1

1

1

1

1

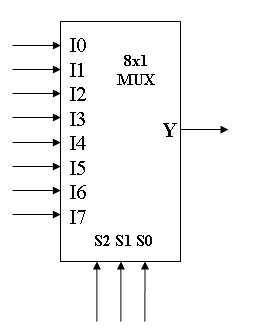

3)      Aşağıda Doğruluk Tablosu ve blok diyagramı verilen Çoktan Seçici(Multiplexer) devresini uygun mantık kapıları kullanarak gerçekleştiriniz.



GİRİŞLER

ÇIKIŞ

S2

S1

S0

Y

0

0

0

I0

0

0

1

I1

0

1

0

I2

0

1

1

I3

1

0

0

I4

1

0

1

I5

1

1

0

I6

1

1

1

I7





4)                 a) Yüksek seviyeli ve alçak seviyeli diller arasındaki fark nedir? Bu dillere örnek veriniz.

b) IP(Internet Protocol) ve Ethernet adresleri hakkında bilgi veriniz.Ayrıca kaç byte’lık yer kaplarlar.

c) Sanal IP nedir? Ne amaçla kullanılır?



5)      A(a1a0) ve B(b1b0) ikilik tabanda iki bitlik sayılar. Bu iki sayının uygulandığı mantıksal devrenin üç(3) çıkışı bulunmaktadır. Bunlar O0: A>B ; O1: A=B ve O2: A<B olduğunu gösterir. Başka bir deyişle 2-bitlik A sayısı büyüktür B ise O0=1 olur. Diğer çıkışlar bu durumda sıfırdır. A=B durumunda yalnız O1 ve A<B durumunda O2 bir olur. Girişler ve çıkışlar için Doğruluk Tablosunu ve devresini uygun mantık kapıları kullanarak gerçekleştiriniz.
